Наружный водосток по СНиП

По расположению водостоки бывают внутренними и наружными, по конструкции — организованными и неорганизованными.

Внутренние водосливы монтируются внутри дома. По СНиП водосливные воронки располагают равномерно по всей крыше, несколько ниже, чем остальные участки кровли и под углом 90° к водосточной трубе.

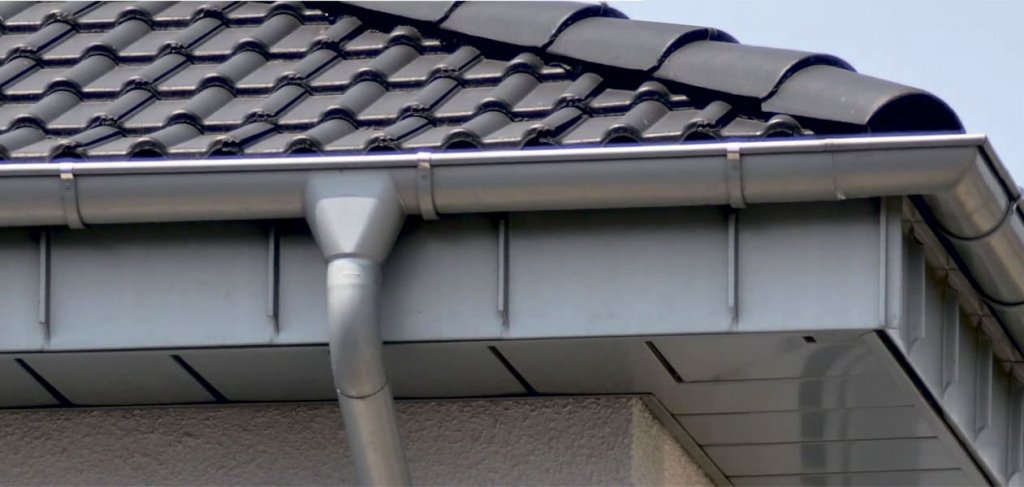

Наружный водосток СНиП монтируется по периметру дома. Он может быть организованным и неорганизованным.

Организованное водоотведение — это сбор воды и ее перенос от конца ската крыши до ливневки посредством желобов, труб и других элементов системы.

Неорганизованный наружный водосток СНиП представляет собой простой сброс воды с кровли. Он требует наличия козырьков над входами, а также продления карнизов от стен минимум на 60 см, дабы избежать размывания цоколя и фундамента.

Выбор водосточный системы

Выбор типа водослива зависит от таких параметров здания, как этажность и тип кровельного материала. Дома этажностью свыше 6 уровней оборудуются внутренней водосточной системой, до 5 уровней – наружной организованной, до 2 уровней – наружной организованной или неорганизованной.

Согласно типу кровли, внутренний водоотвод рекомендован для отапливаемых домов с рулонным или мастичным кровельным покрытием, а также на плоских крышах. В остальных случаях монтируется наружная система водоотведения.

Проектирование организованного наружного водостока СНиП

Согласно строительным нормам и правилам, создание проекта водосточной системы должно базироваться на обосновании.

Проект наружного водостока СНиП предполагает:

• расчет площади кровли;

• расчет количества осадков;

• определение минимально возможной температуры.

Требования к проекту водосточной системы:

• подвесные водосточные желоба должны устанавливаться на крышах с углом ската не менее 15°;


• все элементы водостока должны соответствовать ГОСТ 7623-75;

• расстояние между водосливными трубами не должно превышать 24 м;


• диаметр труб рассчитывается, исходя площади кровли: 1,5 см на 1 м²

• угол уклона водосточного желоба составляет 0.2-0.3° или 2-5 мм на погонный метр;

• минимальная высота борта для желобов – 12 см.

Расчеты, проводимые по СНиП:

• количество желобов рассчитывается, исходя из периметра крыши и длины желоба;

• количество соединительных элементов, муфт и желобов определяется, исходя из числа стыков деталей и периметра крыши;

• количество крепежных элементов зависит от материала желобов и труб (для пластика расстояние между крепежами равно 70 см, для металла – 40 см);

• количество заглушек при незамкнутой системе водоотведения равно количеству обрывов трубы;

• количество воронок равно количеству водосточных труб;

• количество труб и изогнутых элементов высчитывается в зависимости от высоты и периметра здания, наличия архитектурных выступов и т.п.;
